数字图像相关(DIC)技术是一种基于光学原理，通过计算试件表面变形前后数字散斑图像的灰度矩阵，跟踪计算点的空间位置，从而得到试件表面的位移与应变信息的实验技术。采用DIC技术可实现对试样表面各点的非均匀应变场及其演化的捕获，疲劳裂纹扩展分层行为的试样表面应变的实时监测。

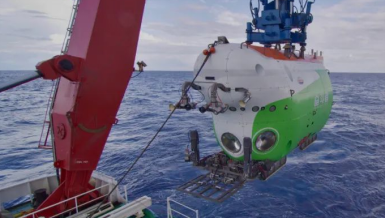

　　DIC技术已被广泛应用于疲劳裂纹的研究，特别是在金属和其他工程材料的研究中显示出其优势。DIC技术应用于深海潜水器蛋形压力壳模型的疲劳裂纹扩展特性分析，研究人员能够详细研究裂纹扩展的速率和疲劳寿命，这对于评估压力壳的安全运行非常重要。

　　建立18Ni(250)蛋形压力壳的精确裂纹扩展速率模型，采用新拓三维XTDIC三维全场应变测量系统，基于数字图像相关DIC技术，分析疲劳扩展演化特征和扩展速率，为蛋形压壳疲劳损伤预测和安全运行评估提供了参考。

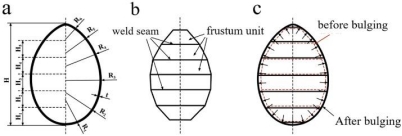

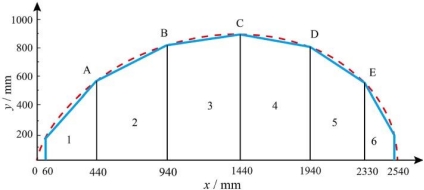

　　卵状壳的无模自由液压成形示意图(a)曲率不等的曲面;(b)焊接预制件;(c)无模自由液压成形

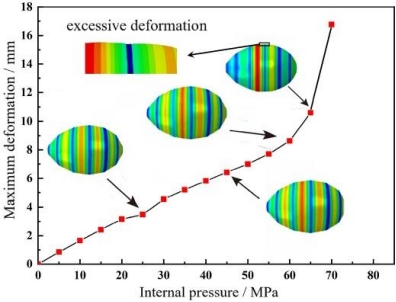

　　为了模拟蛋形壳成形的实际应力，首先将焊接残余应力施加到预成形件上，在无模自由液压成形后对残余应力进行重新分布。然后，对水压下的无模自由液压成形模型进行了模拟，得到了在役蛋形壳的应力分布。

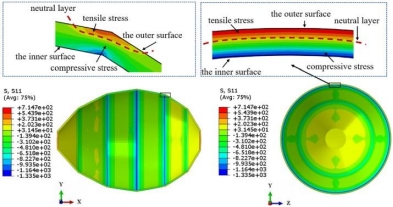

　　由于弯曲应力对裂纹扩展的影响显著，主要关注蛋壳沿旋转轴(x 轴)方向的应力。下图为蛋壳赤道锥在x轴方向上的应力分布云图，压力壳的外表面承受拉应力，内表面承受压应力，不同焊缝的应力不同。

　　下图为A-B-C-D-E处沿厚度方向的应力值。相同外载荷作用下，外表面最大拉应力为D、714.7 MPa，其次为 C、E，内表面最大压应力为C、D，1335.1 MPa、1103.4 MPa。由于拉应力更容易导致裂纹萌生和扩展，因此在D焊缝处更容易发生疲劳破坏。

　　标准疲劳试验获得的疲劳性能参数基于穿透裂纹的二维疲劳扩展理论，而蛋壳表面裂纹为非穿透性三维裂纹。

　　从等效结构和应力场的角度，设计分节压力蛋壳的等效试样，并利用该等效试样进行疲劳裂纹扩展试验，采用三维数字图像相关法(DIC)，测量疲劳裂纹演化过程，得到裂纹扩展速率。

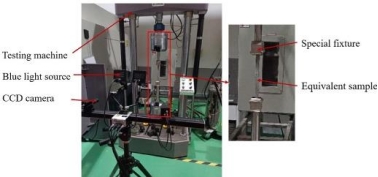

　　采用电液伺服疲劳试验机对等效试样进行轴向压缩疲劳裂纹扩展试验，新拓三维XTDIC三维全场应变测量分析系统获取裂纹扩展数据。DIC技术设备位移测量精度小于0.01 mm，三维DIC技术测量精度小于30微应变。选择焦距为50 mm的透镜。DIC设备采集时间间隔为10 s/张。图像分辨率为425 PPI。

　　疲劳试验结束后，用新拓三维DIC软件对数据进行处理，自动计算工程应变。在DIC测量块中布置虚拟伸量仪，获得伸量仪张量，拟合伸量仪张量-位置曲线，计算裂缝长度a。结合试验机的工作频率和DIC技术设备图像采集的时间间隔，得到疲劳循环次数N。

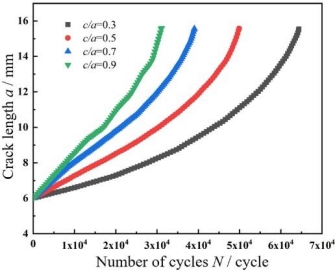

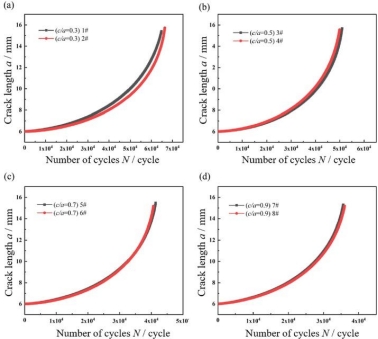

　　从DIC软件分析可以看出，裂纹形比对等效试样的疲劳寿命有显著影响。随着裂纹形比的增大，裂纹疲劳扩展寿命迅速降低。

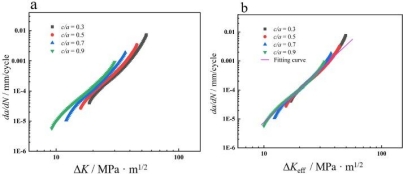

　　将4种不同形状比下的裂纹扩展速率和应力强度因子幅值绘制到同一对数坐标上，同时对非共存扩展速率曲线进行处理，得到疲劳裂纹扩展速率随有效应力强度幅值的曲线。

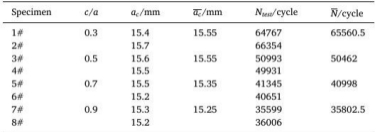

　　不同裂纹形比(c/a)裂纹的疲劳寿命变化较大，这与等效试件的疲劳试验结果一致。

　　从下图可看出，当应力强度因子达到18Ni(250)的断裂韧性时，表面裂纹沿表面裂纹方向演化为穿透裂纹，裂纹面向等效试样侧面延伸。

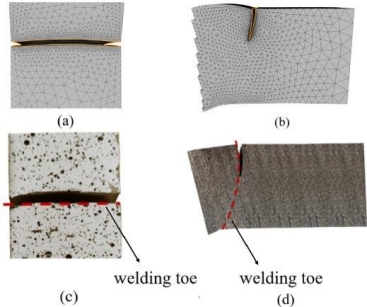

　　3 号疲劳裂纹扩展路径。(a)数值计算中沿长度的裂纹扩展路径;(b )数值计算中裂纹沿 深度扩展 路径;(c)试验中裂 纹沿长度 扩展路 径;(d)试验中裂纹沿深度扩展路径

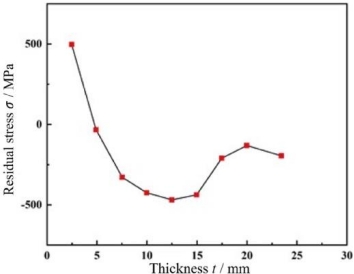

　　残余应力沿厚度分布并不均匀。在残余拉应力的作用下，裂纹沿焊趾向下延伸。随着裂纹深度的增加，残余拉应力减小。当应力幅值裂纹尖端的强度因子小于阈值时，裂纹不会扩展，这与等效试样疲劳试验结果一致。

　　针对蛋形压壳在服役过程中焊缝趾部易产生疲劳裂纹的特点，采用新拓三维XTDIC三全场应变测量系统，结合疲劳试验机，研究典型蛋形压壳结构等效试样的裂纹扩展特征。

　　(1)对蛋状压力壳进行了数值模拟，结果表明在海水外压力和焊接残余应力的作用下，蛋状压力壳外表面承受拉应力，内表面承受压应力。焊缝D外表面最大拉应力为714.7 MPa。

　　(2)通过对蛋形压力壳等效试样的试验，得到了不同形状比下的裂纹扩展速率曲线。对等效试件的疲劳寿命进行了数值模拟，裂纹扩展路径与实验结果基本一致，说明了数值模型的正确性。
