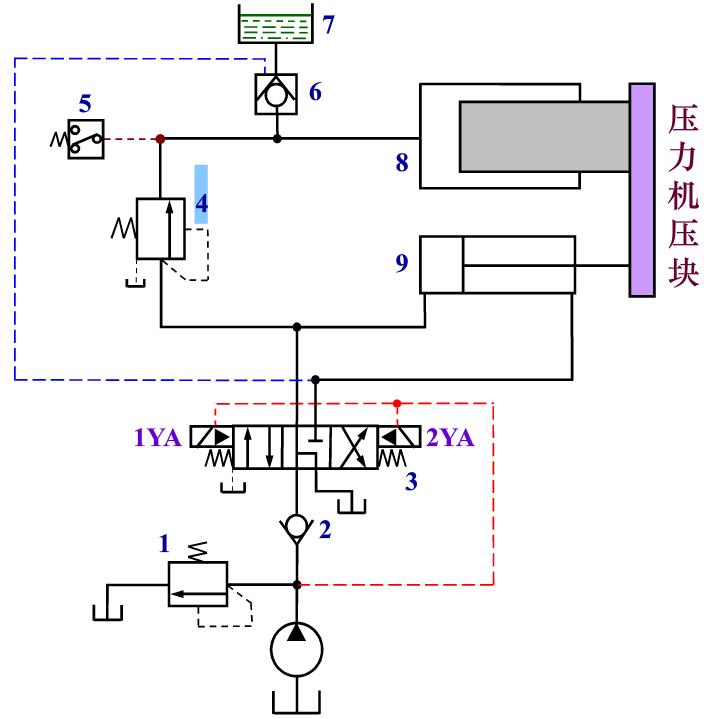

如图7-8所示的压力机液压系统能实现“快进→慢进→保压→快退→停止”的动作循环。试读懂此系统图，并写出：

　　A、双向定量泵、钢球定位式手动换向阀、单杆柱塞式液压缸、二位二通顶杆式机动阀

　　B、单向定量泵、自动复位式手动换向阀、单杆活塞式液压缸、二位二通顶杆式机动阀

　　C、双向定量泵、自动复位式手动换向阀、单杆活塞式液压缸、二位二通滚轮式机动阀

　　D、单向定量泵、钢球定位式手动换向阀、单杆活塞式液压缸、二位二通滚轮式机动阀

　　已知某液压系统如图1所示。试说明各个元件的名称。若已知：泵的排量为32mL/r，转数为960r/min。密积效率为0.95，机械效率为0.92；其他元件和管路的效率损失忽略不计。向右行程的推力要求是120000N，而反向行程推力为100000N。液压缸内径为D=125mm，活塞杆直径为d=65mm。试计算往返行程的速度为多少?该液压泵的实际输入功率至少为多少?

　　【其它】设计题1：某液压系统（如下图所示）实现“快进（活塞杆从左向右运动）——快退（活塞杆从右向左运动）”工作循环（缸体固定，活塞杆运动），请补全各元件名称和作用以及说明快进回路的油路。（15分）

　　【其它】设计题1：某液压系统（如下图所示）实现“快进（活塞杆从左向右运动）——快退（活塞杆从右向左运动）”工作循环（缸体固定，活塞杆运动），请补全各元件名称和作用以及说明快进回路的油路。（15分）

　　(1) 各元件的名称与作用： 元件序号 元件名称 元件作用 1 2 3 4 5 6 7 8 工作台 随执行元件运动，完成指定功能 (2) 快进回路的油路为：进油为 ；回油为 。

　　如图所示为一组合机床动力滑台液压系统原理图。该系统中有进给和夹紧两个液压缸，要求完成图示动作循环。试分析该系统的工作原理，并回答以下几个问题。 1）写出图中所标序号的液压元件名称。 2）根据动作循环绘制并填写电磁铁和压力继电器动作顺序表。 3）指出序号7、9、11、13、18、20元件在系统中所起的作用。 4）分析该系统中由哪些液压基本回路构成。

　　如图所示为一组合机床动力滑台液压系统原理图。该系统中有进给和夹紧两个液压缸，要求完成图示动作循环。试分析该系统的工作原理，并回答以下几个问题。 1）写出图中所标序号的液压元件名称。 2）根据动作循环绘制并填写电磁铁和压力继电器动作顺序表。 3）指出序号7、9、11、13、18、20元件在系统中所起的作用。 4）分析该系统中由哪些液压基本回路构成。

　　综合题1 如图所示液压系统可实现“快进→工进→快退→停止”的动作循环，按要求回答下列问题。(16分)

　　综合题1 如图所示液压系统可实现“快进→工进→快退→停止”的动作循环，按要求回答下列问题。(16分)

　　（1）写出图中1—6中符号表示的液压元件的详细名称。(12分) （2）说明元件2和元件6在该液压系统中的作用。(4分)
